Aktivni harmonični filtri (AHF-23-0,2-2L-R)

Kratek opis:

Namen enofaznih aktivnih harmoničnih filtrov je zmanjšati ali odpraviti harmonična popačenja v povprečnem domačem električnem sistemu in izboljšati kakovost električne energije.Enofazni aktivni filtri se običajno uporabljajo v stanovanjskih in majhnih komercialnih aplikacijah.
Kjer nelinearne obremenitve, kot so računalniki, elektronska oprema in sistemi razsvetljave, ustvarjajo harmonike, ki lahko povzročijo različne težave, so enofazni aktivni filtri bolj ciljno usmerjeni in sorazmerno cenejši od trifaznih aktivnih filtrov.

- Ublažitev od 2. do 50. harmonike

- Nadomestilo v realnem času

- Modularna zasnova

- Zaščitite opremo pred pregrevanjem ali okvaro

- Izboljšanje delovne učinkovitosti opreme

Nazivni kompenzacijski tok:23A

Nazivna napetost:AC220V (-20%~+15%)

Omrežje:Enofazni

Namestitev:Montaža na stojalo

Pošljite nam e-pošto

Podrobnosti o izdelku

pogosta vprašanja

Oznake izdelkov

Tipično področje uporabe

Moderna arhitektura

Harmonski vir: usmernik, inverter

Harmonska oprema: stikalni napajalnik, klima, dvigalo, LED

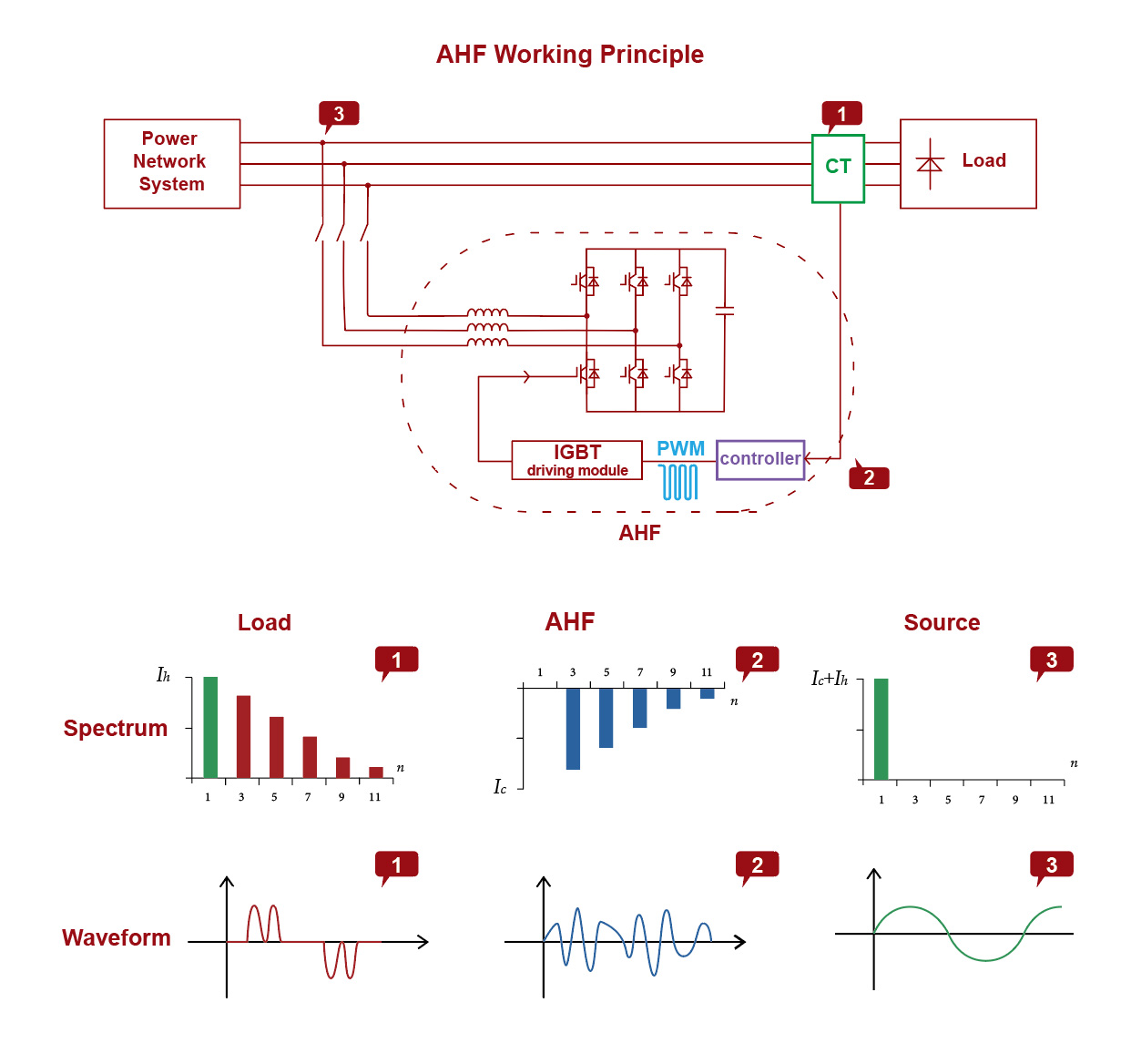

Načelo delovanja

Zunanji CT zazna bremenski tok, DSP kot CPE ima napredno logično krmilno aritmetiko, lahko hitro sledi ukaznemu toku, deli bremenski tok na aktivno in jalovo moč z uporabo inteligentnega FFT ter hitro in natančno izračuna harmonično vsebino.Nato pošlje signal PWM na notranjo gonilniško ploščo IGBT za nadzor vklopa in izklopa IGBT pri frekvenci 20 KHZ.Končno ustvari nasprotni fazni kompenzacijski tok na indukciji pretvornika, hkrati pa CT zazna tudi izhodni tok in negativna povratna informacija gre na DSP.Nato DSP nadaljuje naslednji logični nadzor, da doseže natančnejši in stabilnejši sistem.

Tehnične specifikacije

VRSTA	Serija 220V	Serija 400V	Serija 500V	Serija 690V
Nazivni kompenzacijski tok	23A	15A、25A、50A 75A、100A、150A	100A	100A
Nazivna napetost	AC220V (-20%~+15%)	AC400V (-40%~+15%)	AC500V (-20%~+15%)	AC690V (-20%~+15%)
Nazivna frekvenca	50/60Hz±5%
Omrežje	Enofazni	3-fazni 3-žilni/3-fazni 4-žilni
Odzivni čas	<40 ms
Filtriranje harmonikov	2. do 50. harmonik, število kompenzacij je mogoče izbrati in obseg posamezne kompenzacije je mogoče prilagoditi
Stopnja harmonične kompenzacije	> 92 %
Zmogljivost filtriranja nevtralne linije	/	Zmogljivost filtriranja 3-fazne 4-žične nevtralne linije je 3-krat večja od zmogljivosti faznega napajanja
Učinkovitost stroja	> 97 %
Preklopna frekvenca	32kHz	16kHz	12,8kHz	12,8kHz
funkcija	Ukvarjajte se s harmoniki
Številke vzporedno	Brez omejitev. En sam centraliziran nadzorni modul je lahko opremljen z do 8 napajalnimi moduli
Komunikacijske metode	Dvokanalni komunikacijski vmesnik RS485 (podpira brezžično komunikacijo GPRS/WIFI)
Nadmorska višina brez zmanjšanja	<2000 m
Temperatura	-20~+50 ℃
Vlažnost	<90 % RH, povprečna najnižja mesečna temperatura je 25 °C brez kondenzacije na površini
Stopnja onesnaženosti	Pod stopnjo III
Zaščitna funkcija	Zaščita pred preobremenitvijo, zaščita pred preobremenitvijo strojne opreme, zaščita pred prenapetostjo, zaščita pred izpadom električne energije, zaščita pred previsoko temperaturo, zaščita pred frekvenčno anomalijo, zaščita pred kratkim stikom itd.
Hrup	<50 dB	<60 dB	<65 dB
namestitev	Stojalo/stensko
Na pot črte	Zadnji vhod (regalni tip), zgornji vhod (stenski tip)
Stopnja zaščite	IP20
